Hvilke parametre bestemmer lavspændingsvariabel frekvensmotorydelse?

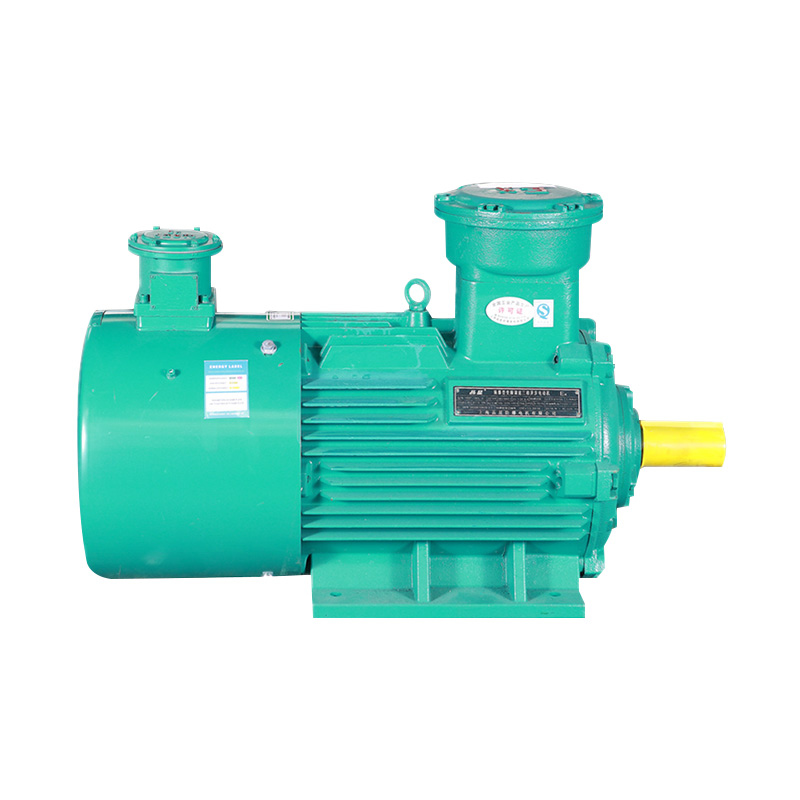

Ingeniører står over for kritiske beslutninger, når de skal vælge drivsystemer til industrielle applikationer. Den forkerte parameterkonfiguration fører til energispild, for tidlig fejl eller driftsstabilitet. Denne vejledning undersøger tre væsentlige tekniske specifikationer, som indkøbsteams skal evaluere, når de specificerer lavspændingsmotor med variabel frekvens systemer til krævende industrimiljøer.

Nuværende vurderinger og termisk styring

Nuværende kapacitet repræsenterer den grundlæggende grænse for motorisk udholdenhed. Lavspændings-VFD-motorstrømspecifikationer bestemme kobbertab, varmeudvikling og isolationsbelastning under variabel frekvensdrift. Ingeniører skal skelne mellem mærkestrøm, maksimal strøm og overbelastningsstrøm.

Drev med variabel frekvens introducerer harmonisk forvrængning, der øger den effektive strømbelastning. Den totale harmoniske forvrængning (THD) varierer typisk 3-8 % i moderne pulsbreddemodulationsdrev. Denne forvrængning skaber yderligere opvarmning ud over sinusformede driftsbetingelser. Motorproducenter tager højde for dette gennem deratingfaktorer eller forbedrede isoleringssystemer.

• Nominel strøm definerer kontinuerlig drift ved basishastighed og nominel belastning
• Servicefaktorstrømmen tillader en midlertidig overbelastning uden termiske skader
• Nedbrydningsstrøm angiver maksimum før magnetisk mætning
• Termiske klasseklassificeringer (F eller H) bestemmer tilladt temperaturstigning

Overvejelser om harmonisk opvarmning

Drift med variabel frekvens genererer yderligere tab i statorviklingen og rotorhuset. Disse tab stiger med bærefrekvens og skiftehastighed. Ingeniører beregner ækvivalent opvarmning ved hjælp af den aktuelle rod-middel-kvadratværdi, inklusive harmoniske komponenter.

Højeffektive motordesigns udnytter større ledertværsnit og forbedrede spaltefyldningsfaktorer. Disse konstruktionsegenskaber reducerer modstandstab og forbedrer varmeafledningsevnen. Anskaffelsesspecifikationer bør kræve inverter-driftsklassificeringer for applikationer, der opererer under 60 Hz basisfrekvens.

Strømstørrelses- og driftscyklusanalyse

Valg af effekt strækker sig ud over simpel belastningstilpasning. Motoreffekt med variabel frekvens skal imødekomme den mekaniske belastningsprofil, accelerationskrav og krav til regenerativ bremse. Overdimensionering øger kapitalomkostningerne og reducerer driftseffektiviteten. Underdimensionering risikerer termisk overbelastning og forkortet levetid.

Duty cycle klassifikationen (IEC 60034-1) definerer termiske ligevægtsbetingelser. Kontinuerlig drift (S1) forudsætter en konstant belastning indtil temperaturstabilisering. Periodiske driftscyklusser (S2-S10) tillader midlertidige overbelastninger baseret på termiske tidskonstanter.

Variabelt drejningsmoment versus konstante drejningsmomentbelastninger

Centrifugalpumper og ventilatorer følger variable drejningsmomentkarakteristika, hvor effektbehovet varierer med hastigheden. Disse ansøgninger tillader energieffektiv lavspændingsmotor dimensionering på det faktiske driftspunkt frem for spidsbelastning. Konstante drejningsmomentbelastninger, inklusive transportører og fortrængningspumper, kræver fuld drejningsmomentkapacitet over hele hastighedsområdet.

Hastighed-drejningsmomentkurvens skæringspunkt bestemmer stabile driftspunkter. Ingeniører verificerer, at motorens nedbrudsmoment overstiger det maksimale belastningsmoment med 15-20 % margin. Denne margen tilgodeser spændingsudsving, temperaturvariationer og belastningstransienter uden stallforhold.

Belastningsegenskaber og dynamisk respons

Mekaniske belastningsegenskaber har grundlæggende indflydelse på drivsystemspecifikationerne. Industriel VFD-motorbelastningstilpasning kræver analyse af inerti, friktionsegenskaber og krav til moment-hastighed. Belastninger med høj inerti kræver udvidede accelerationsramper for at forhindre overstrømsudkoblinger eller mekanisk belastning.

Belastningsinertiforholdet (belastningsinerti divideret med motorinerti) påvirker systemets stabilitet og responstid. Forhold, der overstiger 10:1, kræver omhyggelig justering af proportional-integral-afledte parametre. Meget høje inertiforhold kan nødvendiggøre koderfeedback for stabil vektorstyringsdrift.

• Belastningsmomenttype: konstant, lineær eller kvadratisk med hastighed
• Krav til startmoment for højfriktionsmekanismer
• Regenerativ energitilførsel under deceleration

Mekanisk overensstemmelse og resonans

Drivsystemer udviser mekanisk resonans ved specifikke naturlige frekvenser. Drift med variabel frekvens gennemløber disse frekvenser under acceleration og deceleration. Resonansforstærkning forårsager vibrationer, støj og potentiel mekanisk fejl.

Moderne frekvensomformere inkorporerer overspringsfrekvensfunktioner, der undgår kontinuerlig drift ved resonanshastigheder. Dæmpningsteknikker, herunder gummikoblinger, svinghjul eller tunede massedæmpere, afbøder resonanseffekter. Anskaffelsesspecifikationer bør dokumentere kritiske hastigheder, der skal undgås, og den påkrævede dæmpningsydelse.

Integration og specifikationsudvikling

Effektiv lavspændingsmotor med variabel frekvens indkøb kræver integreret systemtænkning. Strømkapacitet, nominel effekt og belastningskarakteristika interagerer på komplekse måder. En motor med en tilstrækkelig strømstyrke kan vise sig at være underdimensioneret til accelerationskrav med høj inerti. Passende effektmål mislykkes, hvis den termiske klasse ikke kan modstå harmonisk opvarmning.

Tekniske specifikationer bør kræve producentdokumentation af inverter-driftsværdier, termiske derating-kurver og drejningsmoment-hastighedskarakteristika. Tredjepartscertificering i henhold til IEC 60034-17 (inverter-fed motorapplikationer) giver uafhængig verifikation af egnethed.

• Angiv det faktiske driftshastighedsområde og varighed ved hver hastighed
• Dokumenter omgivende temperatur og højdeforhold
• Definer den nødvendige servicefaktor og overbelastningsevne
• Kræv effektivitetskort på tværs af driftskonvolutten

FAQ

Hvilket spændingsområde definerer lavspændingsmotorer med variabel frekvens?

Industristandarder klassificerer lavspændingsmotorer som dem, der er klassificeret under 1000V. Almindelige klassificeringer inkluderer 230V, 460V og 575V til nordamerikanske applikationer. Europæiske systemer anvender typisk 400V eller 690V. Valg af lavspændings-VFD-motor skal matche tilgængelig facilitets distributionsspænding og drevindgangskrav.

Hvordan påvirker bærefrekvensen motorens ydeevne?

Bærefrekvens bestemmer pulsbreddemodulationskoblingshastighed. Højere frekvenser (8-16kHz) reducerer hørbar støj og motorstrømbølger. Imidlertid reducerer øgede koblingstab dreveffektiviteten og genererer yderligere varme. Motorisolering skal modstå højere spændingsstigninger (dv/dt) forbundet med høje bærefrekvenser.

Kan standardmotorer fungere med frekvensomformere?

Standard motorer til generelle formål fungerer med frekvensomformere, men med begrænsninger. Inverter-driftsmotorer har forbedret isolering (minimum 1600V spikemodstand), separate køleventilatorer til lavhastighedsdrift og afbalanceret faseimpedans. Motorkompatibilitet med variabel frekvens kræver evaluering af disse faktorer for kritiske applikationer.

Referencer

• IEC 60034-1:2017. Roterende elektriske maskiner - vurdering og ydeevne. Den Internationale Elektrotekniske Kommission.
• IEC 60034-17:2006. Cage-induktionsmotorer, når de fødes fra omformere - Anvendelsesvejledning. Den Internationale Elektrotekniske Kommission.
• NEMA MG1-2021. Motorer og generatorer. National Electrical Manufacturers Association.
• Jones, D. og Smith, R. Variable Frequency Drive Motor Application and Specification. IEEE Industry Applications Magazine, Vol. 28, nr. 3, 2022.
• De Almeida, A. et al. Energieffektive motorsystemer. Europa-Kommissionens Fælles Forskningscenters tekniske rapport, 2023.
