Hvad er en lavspændingsmotor

A lavspændingsmotor er en elektrisk motor, der fungerer ved spændinger op til 1.000 V AC, hvilket gør den til den mest almindelige type elektrisk motor i industriel og kommerciel brug. Disse motorer omdanner elektrisk energi til mekanisk energi og driver en bred vifte af udstyr fra små blæsere til store industrielle pumper.

Den grundlæggende konstruktion af en lavspændingsmotor består af en stator (den stationære del, der indeholder viklinger), en rotor (den roterende del, der leverer mekanisk kraft), lejer, der understøtter rotoren, og et kølesystem, der fjerner varme, der genereres under drift. Statorviklingerne er forbundet til strømforsyningen, hvilket skaber et roterende magnetfelt, der interagerer med rotoren for at producere drejningsmoment.

Lavspændingsmotorer fås i to hovedkonfigurationer: induktionsmotorer (også kaldet asynkronmotorer) og synkronmotorer. Induktionsmotorer er den mest udbredte type og tegner sig for over 90% af industrielle motorinstallationer. De er enkle i konstruktionen, robuste og kræver minimal vedligeholdelse. Synkronmotorer bruges i applikationer, der kræver præcis hastighedskontrol, eller hvor motoren skal køre med konstant hastighed uanset belastning.

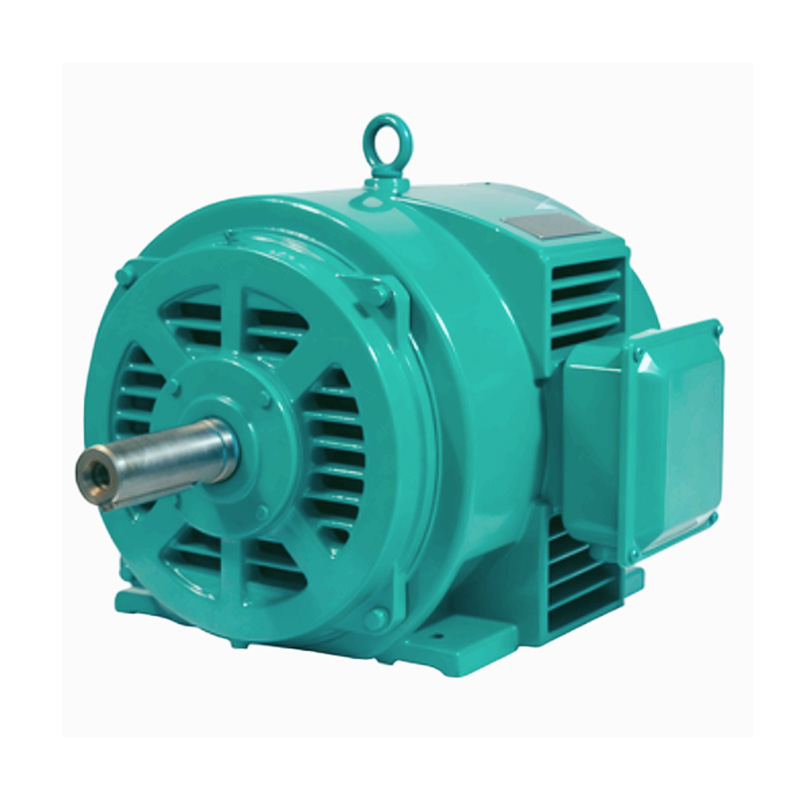

Indkapslingen til en lavspændingsmotor er designet til at beskytte de interne komponenter mod miljøet. Almindelige kapslingstyper omfatter åbent drypsikret (ODP), fuldstændigt lukket ventilatorkølet (TEFC) og fuldstændigt lukket luft-over (TEAO). Valget af kabinet afhænger af driftsmiljøet og det nødvendige beskyttelsesniveau. TEFC-motorer er den mest almindelige type, der giver beskyttelse mod støv, fugt og andre forurenende stoffer.

Lavspændingsmotorer er klassificeret efter deres driftscyklus, som beskriver driftsmønsteret. Kontinuerlig drift (S1) motorer er designet til at køre ved fuld belastning på ubestemt tid. Intermitterende motorer (S2 til S10) er designet til applikationer, hvor motoren kører i korte perioder efterfulgt af hvileperioder. Driftscyklussen påvirker motorens kølebehov og termiske kapacitet.

Typer of Low Voltage Motors

Lavspændingsmotorer er tilgængelige i en række forskellige typer, hver egnet til forskellige applikationer. At forstå forskellene mellem disse typer er afgørende for at vælge den rigtige motor til din applikation.

Induktionsmotorer

Induktionsmotorer er den mest almindelige type lavspændingsmotor, der tegner sig for størstedelen af installationer verden over. De opererer efter princippet om elektromagnetisk induktion, hvor statorviklingerne skaber et roterende magnetfelt, der inducerer strømme i rotoren. Rotoren er typisk et egern-burdesign, der består af ledende stænger, der er kortsluttet i begge ender.

Induktionsmotorer fås i enfaset og trefaset konfiguration. Trefasede induktionsmotorer er de mest udbredte i industrielle applikationer og tilbyder høj effektivitet, pålidelig drift og enkel styring. Enfasede induktionsmotorer bruges i boliger og lette kommercielle applikationer, hvor trefaset strøm ikke er tilgængelig.

Hastigheden af ​​en induktionsmotor bestemmes af antallet af poler og forsyningsfrekvensen. Almindelige synkrone hastigheder for 50 Hz-systemer er 3000 rpm (2-polet), 1500 rpm (4-polet) og 1000 rpm (6-polet). Den faktiske driftshastighed er lidt lavere end den synkrone hastighed på grund af slip, som stiger med belastning.

Synkrone motorer

Synkronmotorer kører med en konstant hastighed, der er synkroniseret med forsyningsfrekvensen. De bruges i applikationer, hvor der kræves præcis hastighedskontrol, såsom i tekstilmaskiner, trykpresser og papirfabrikker. Synkronmotorer kan også bruges til effektfaktorkorrektion, da de kan arbejde med førende effektfaktor.

Rotoren på en synkronmotor exciteres af en DC-forsyning, hvilket skaber et magnetisk felt, der låser sig fast på det roterende statorfelt. Dette sikrer, at rotoren roterer med præcis den synkrone hastighed, uafhængig af belastningen. Synkronmotorer er mere komplekse og dyre end induktionsmotorer, men tilbyder højere effektivitet og bedre effektfaktor.

Permanente magnetmotorer

Permanente magnetmotorer er en type synkronmotor, der bruger permanente magneter i rotoren i stedet for et DC-excitationssystem. Dette design eliminerer behovet for slæberinge og børster, hvilket reducerer vedligeholdelseskravene og forbedrer pålideligheden. Permanentmagnetmotorer tilbyder høj effektivitet og høj effekttæthed, hvilket gør dem ideelle til applikationer, hvor plads og energieffektivitet er kritisk.

Disse motorer bruges i stigende grad i elektriske køretøjer, robotteknologi og højtydende industrielle drev. Fremskridt inden for magnetteknologi har gjort permanentmagnetmotorer konkurrencedygtige med induktionsmotorer med hensyn til omkostninger og ydeevne.

Eksplosionssikre motorer

Eksplosionssikre motorer er designet til brug i farlige miljøer, hvor brændbare gasser, dampe eller støv kan være til stede. Disse motorer er indesluttet i et hus, der kan indeholde en intern eksplosion uden at antænde den omgivende atmosfære. De er certificeret til brug i specifikke farlige områders klassifikationer, såsom Klasse I, Division 1 for gasfarer.

Eksplosionssikre motorer fås i både induktions- og synkrondesign med funktioner som flammeveje, temperaturklassificeringer og specielle kabinetter. Førende producenter såsom Shanghai Pinxing Explosion-proof Motor Co., Ltd. tilbyder et omfattende udvalg af eksplosionssikre lavspændingsmotorer til krævende applikationer.

Effektivitet Standards and Classes

Effektiviteten af en lavspændingsmotor er en kritisk faktor for at bestemme dens driftsomkostninger og miljøpåvirkning. Internationale standarder definerer effektivitetsklasser, der giver brugerne mulighed for at sammenligne ydeevnen af ​​forskellige motorer.

IE effektivitetsklasser

Den Internationale Elektrotekniske Kommission (IEC) har etableret fire effektivitetsklasser for motorer:

• IE1 — Standardeffektivitet — Minimumseffektivitetsniveauet for motorer til generelle formål. Disse motorer er velegnede til applikationer, hvor energiomkostninger ikke er et primært problem. De er ved at blive udfaset i mange regioner på grund af lovkrav.
• IE2 — Høj effektivitet — Giver betydelige energibesparelser i forhold til IE1-motorer. IE2 er den minimumseffektivitet, der kræves for nye motorinstallationer i mange lande. Disse motorer tilbyder en god balance mellem omkostninger og effektivitet.
• IE3 — Premium effektivitet — Tilbyder højere effektivitet end IE2, hvilket giver betydelige energibesparelser og reducerede driftsomkostninger. IE3-motorer er i stigende grad påkrævet af regler verden over, især i regioner med høje energiomkostninger.
• IE4 — Super Premium effektivitet — Den højeste effektivitetsklasse, der tilbyder maksimale energibesparelser. IE4-motorer er ideelle til applikationer med kontinuerlig drift og høje energiomkostninger. De højere startomkostninger opvejes typisk af energibesparelser over motorens levetid.

Valget af motoreffektivitetsklasse afhænger af flere faktorer: antallet af driftstimer pr. år, de lokale energiomkostninger og den oprindelige omkostningsforskel mellem effektivitetsklasserne. For motorer, der kører kontinuerligt, kan energibesparelserne fra en IE3- eller IE4-motor give et investeringsafkast på få år.

Energibesparelser og ROI

Energibesparelserne ved en motor med højere effektivitet kan være betydelige. For en motor, der kører 24 timer i døgnet, 365 dage om året, kan forskellen mellem IE2 og IE3 effektivitet resultere i energibesparelser på 5-10 % eller mere. I løbet af motorens 15-25 års levetid kan disse besparelser beløbe sig til mange gange den oprindelige omkostningsforskel.

Ud over energibesparelser producerer motorer med højere effektivitet mindre varme, hvilket kan reducere kølebehovet og forlænge motorens levetid og dens isolering. De har også lavere driftstemperaturer, hvilket forbedrer lejernes levetid og reducerer vedligeholdelseskravene.

Ansøgninger

Lavspændingsmotorer bruges på tværs af stort set alle industrisektorer og driver det udstyr, der driver moderne produktion og infrastruktur. Disse motorers alsidighed og pålidelighed gør dem essentielle i utallige anvendelser.

Fremstilling og produktion

I fremstillingen driver lavspændingsmotorer transportører, værktøjsmaskiner, robotter og automatiserede produktionslinjer. De bruges i metalbearbejdning, plastforarbejdning, tekstilproduktion og montageoperationer. Moderne motorers evne til at arbejde med frekvensomformere muliggør præcis hastighedskontrol og forbedret proceseffektivitet.

Pumping og vandbehandling

Lavspændingsmotorer driver pumper til vandforsyning, spildevandsbehandling, kunstvanding og industrielle processer. Disse motorer fungerer kontinuerligt i mange applikationer, hvilket gør effektivitet til en kritisk faktor. Højeffektive motorer bruges i stigende grad i pumpeapplikationer for at reducere energiomkostningerne.

VVS-systemer

Varme-, ventilations- og klimaanlæg er afhængige af lavspændingsmotorer til ventilatorer, blæsere, kompressorer og pumper. HVAC-systemer tegner sig for en betydelig del af bygningens energiforbrug, og brugen af ​​højeffektive motorer i disse systemer kan give betydelige energibesparelser.

Materialehåndtering

Transportbåndssystemer, elevatorer, kraner og hejseværker bruger lavspændingsmotorer til bevægelse og løft. Disse applikationer kræver ofte motorer med højt startmoment og evnen til at modstå hyppige start og stop.

Vedvarende energi

Lavspændingsmotorer bruges i stigende grad i vedvarende energiapplikationer, såsom solcellesporingssystemer og styring af vindmøller. Disse applikationer kræver pålidelige, effektive motorer, der kan fungere under barske miljøforhold.

Mad og drikke

I fødevare- og drikkevareindustrien, lavspændingsmotorer strømblandere, transportører, emballeringsudstyr og forarbejdningsmaskiner. Disse motorer skal opfylde hygiejne- og sikkerhedsstandarder, herunder vaskeevne og korrosionsbestandighed.

Udvælgelse Guide

At vælge det rigtige lavspændingsmotor kræver nøje overvejelse af flere faktorer. Følgende guide giver en struktureret tilgang til motorisk valg:

Trin 1: Bestem strømkrav

Beregn den nødvendige motoreffekt baseret på belastningskarakteristika og driftsbetingelser. Overvej både køre- og starteffektkrav. Effekten udtrykkes typisk i kilowatt (kW) eller hestekræfter (hk). Overdimensionering af motoren kan reducere effektiviteten, mens underdimensionering kan føre til overophedning og for tidlig fejl.

Trin 2: Definer hastighedskrav

Angiv den nødvendige motorhastighed (synkron hastighed), og overvej, om drift med variabel hastighed er påkrævet. Standardhastigheder for 50 Hz-systemer er 3000 rpm (2-polet), 1500 rpm (4-polet) og 1000 rpm (6-polet). Drev med variabel hastighed kan bruges til at justere motorhastigheden til applikationer, der kræver variabel output.

Trin 3: Vælg effektivitetsklasse

Vælg den passende effektivitetsklasse (IE1 til IE4) baseret på driftstimer, energiomkostninger og lovmæssige krav. Højere effektivitetsklasser giver større energibesparelser, men har højere startomkostninger. For motorer, der kører kontinuerligt, er IE3- eller IE4-motorer typisk det mest omkostningseffektive valg.

Trin 4: Overvej driftscyklus

Bestem, om motoren skal fungere kontinuerligt, intermitterende eller under variable belastninger. Dette påvirker motordesignet og kølekravene. Kontinuerlig drift (S1) motorer er designet til ubestemt drift ved nominel belastning. Intermitterende driftsmotorer (S2 til S10) er designet til applikationer med specifikke drifts- og hvileperioder.

Trin 5: Evaluer miljøforhold

Overvej omgivende temperatur, højde, luftfugtighed og eksponering for støv, vand eller ætsende stoffer. Disse faktorer bestemmer motorens kapslingstype og beskyttelsesklassificering. Indkapslingstyper omfatter åbent drypsikret (ODP), fuldstændigt lukket ventilatorkølet (TEFC) og vejrbeskyttet (WPI og WPII).

Trin 6: Tjek montering og tilslutning

Angiv monteringskonfigurationen (fodmonteret, flangemonteret eller kombination) og klemkasseposition for kompatibilitet med det drevne udstyr. Almindelige monteringstyper omfatter IM B3 (fodmonteret), IM B5 (flangemonteret) og IM B35 (fod og flange).

Brancheledere såsom Shanghai Pinxing Explosion-proof Motor Co., Ltd. tilbyder et omfattende udvalg af lavspændingsmotorer, der opfylder IE2, IE3 og IE4 effektivitetsstandarder til forskellige industrielle applikationer.
