Tør type transformatorguide: typer, specifikationer og applikationer

A tør type transformer overfører elektrisk energi mellem kredsløb ved hjælp af luft, epoxyharpiks eller et andet ikke-flydende materiale til isolering og afkøling, i stedet for den mineralolie, der bruges i væskefyldte enheder. Denne konstruktion fjerner brand- og lækagerisikoen forbundet med olie, hvorfor udstyret er bredt specificeret på hospitaler, skoler, højhuse og datacentre, hvor indendørs placering er påkrævet.

Hvad er en tør type transformator?

En transformer af tør type er en statisk elektrisk enhed, der stiger spændingen op eller ned uden at nedsænke sin kerne og viklinger i flydende dielektrisk. Køling opnås gennem naturlig luftkonvektion (AN) eller tvungen luftcirkulation (AF), og isolering tilvejebringes af materialer som støbt epoxyharpiks, lakeret klud eller harpiksimprægneret papir. Fraværet af flydende isolering betyder, at der ikke er nogen olie til at lække, antænde eller kræve indeslutningsinfrastruktur.

Arbejdsprincip og konstruktion

Som enhver transformer fungerer en tør type enhed på elektromagnetisk induktion. En vekselstrøm i primærviklingen genererer en skiftende magnetisk flux i den laminerede stålkerne, som inducerer en proportional spænding i sekundærviklingen. Omdrejningsforholdet mellem primær- og sekundærviklinger bestemmer, om enheden trapper spændingen op eller ned.

Tre viklingsteknologier er almindelige i den nuværende produktion:

• Støbt harpiks (vakuumtrykimprægneret epoxy) konstruktion, brugt til mellem- og højspændingsfordeling
• Vakuumtrykimprægneret (VPI) lakkonstruktion, bruges typisk til lavere spænding eller mindre kVA-klassificeringer

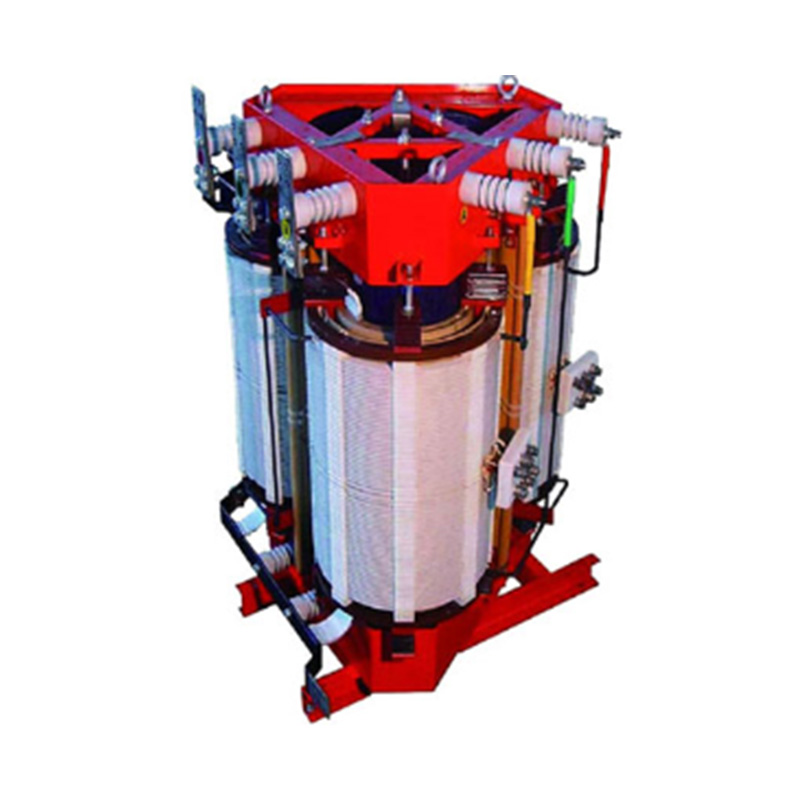

• Åben viklet konstruktion med glasfiber eller Nomex isolering, anvendes hvor kompakt harpiksstøbning ikke er praktisk

Tekniske specifikationer og præstationsfaktorer

Korrekt valg af en enhed afhænger af, at flere nominelle parametre matcher belastningen og installationsmiljøet i stedet for kVA-kapacitet alene.

Applikationsscenarier

Fordi en transformator af tør type ikke kræver en olieinddæmningsgrav, brandbarrierevægge eller en udendørs hvælving i mange jurisdiktioner, er den standardvalget for steder, hvor personalet bor i samme bygning som det elektriske udstyr. Almindelige installationsmiljøer inkluderer:

• Erhvervshøjhuse, hvor aggregatet monteres på øverste etager eller i kælder-el-rum
• Hospitaler og skoler, hvor brandforskrifter begrænser oliefyldt udstyr inde i besatte strukturer
• Datacentre, hvor uafbrudt strømfordeling og lav brandrisiko er begge prioriterede
• Vedvarende energiinstallationer, herunder vindmøllenaceller og solcelle-inverterstationer
• Industrianlæg med procesområder, der forbyder brændbare væsker i nærheden af produktionslinjer

Tør type vs. olietype transformatorer

De to teknologier adskiller sig mest i kølemedium, brandadfærd og vedligeholdelsesprofil. Tabellen nedenfor opsummerer de praktiske forskelle, der er relevante for en købsbeslutning.

Overvejelser om udvælgelse

Kan tørtypetransformere bruges udenfor?

Ja, udendørs installation er mulig, når enheden er bygget med et vejrbestandigt kabinet, der er klassificeret til applikationen, typisk NEMA 3R eller tilsvarende. Udendørs tørre transformatorer inkluderer ekstra beskyttelse mod fugtindtrængning, ventilationslameller med regnhætter og korrosionsbestandige belægninger. Omgivelsestemperaturudsving og luftfugtighed bør tages i betragtning i det termiske design, når der specificeres en udendørsenhed.

Installations- og vedligeholdelsesanbefalinger

Almindelige fejl og oversete overvejelser

• Underdimensioneret ventilationsafstand, som hæver driftstemperaturen og forkorter viklingens levetid
• Ignorerer højdenedsættelsesfaktorer ved installation over 1.000 meters højde
• Valg af impedansværdier uden at kontrollere opstrøms fejlstrømkoordinering
• Med udsigt til lydniveaukrav i besatte gulvinstallationer
• Spring over test af isolationsmodstand før indledende energitilførsel

Industritendenser og Outlook

Efterspørgsel efter højere effektivitetsvurderinger, drevet af opdaterede energieffektivitetsstandarder i flere regioner, presser producenterne i retning af forbedrede kernestålkvaliteter og optimeret viklingsgeometri. Vækst i konstruktion af datacenter og sammenkobling af vedvarende energi fortsætter med at udvide applikationerne, hvor der kræves indendørs transformationsudstyr med lav brandrisiko.

Konklusion

A tør type transformer tilbyder et praktisk alternativ til oliefyldt udstyr, hvor indendørs installation, reduceret brandrisiko eller forenklet vedligeholdelse er prioriterede. At matche isoleringsklasse, kølemetode og kapslingsklassificering til det specifikke installationsmiljø er nøgletrinet for at opnå pålidelig langsigtet ydeevne.

Ofte stillede spørgsmål

Hvad er en tør type transformer?

Det er en transformer, der bruger luft eller solid isolering såsom støbt epoxyharpiks i stedet for olie til at isolere og afkøle viklingerne, hvilket gør den velegnet til indendørs installation uden brandbeskyttelsesinfrastruktur.

Hvad er forskellen mellem tør type og olietype transformere?

Enheder af tørre type bruger luft- eller harpiksisolering og har lavere brandrisiko, mens olietypeenheder bruger flydende dielektrikum, der giver højere køleeffektivitet, men kræver indeslutning og periodisk olietestning.

Hvad er de 4 typer transformere?

Transformatorer er almindeligvis grupperet efter køle- og isoleringsmetode i tør type, olie-nedsænket, støbt harpiks og gasisolerede typer, hver egnet til forskellige spændingsklasser og installationsmiljøer.

Hvad bruges tørre transformatorer til?

De bruges til at skrue op eller ned for spændingen i kommercielle bygninger, hospitaler, skoler, datacentre og industrifaciliteter, hvor indendørs placering og reduceret brandrisiko er påkrævet.

Kan tørre transformatorer bruges udenfor?

Ja, når den er anbragt i et vejrbestandigt kabinet, der er klassificeret til udendørs eksponering, med ekstra beskyttelse mod fugt, korrosion og variation i omgivende temperatur.
